Подключение GSM шлюза Yeastar NeoGate TG800

И снова была поставлена задача подключения GSM линий к Askozia.
В удаленных регионах намного выгоднее звонить через GSM линии, чем через линии VoIP провайдера.
На этот раз был выбран шлюз Yeastar NeoGate TG800.

Yeastar NeoGate TG800

Нам нравятся продукты от Yeastar. Основные плюсы:
  • Простота настройки.
  • Интерфейс шлюза полностью локализован.
  • Доступная цена.
[spoiler]
Описание товара...

Итак, приступим к настройке оборудования.

Настройка сетевого интерфейса

При заводских настройках шлюз имеет IP адрес 192.168.5.150, маска подсети 255.255.255.0.
  1. Подключите ПК к Ethernet Шлюза.
  2. Установите для ПК ip 192.168.5.140 маска 255.255.255.0
  3. Для входа в web-интерфейс NeoGate в окне браузера наберите http://192.168.5.150
  4. Логин / пароль по умолчанию admin/password

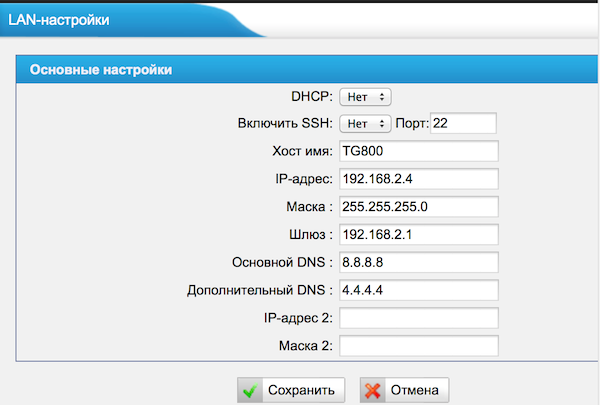

  5. В web-интерфейсе необходиом настроить сетевой интерфейс «Система» - «Сетевые настройки» - «LAN Интерфейс»

В данном примере настроен статический IP адрес 192.168.2.4.

Подключение SIM карт

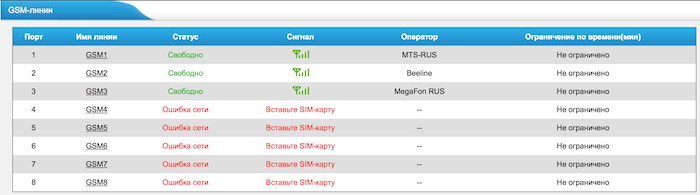

Необходимо вставить sim карты и убедиться, что линии подключены «Статус» - «GSM линии».:


Настройке VoIP линий шлюза

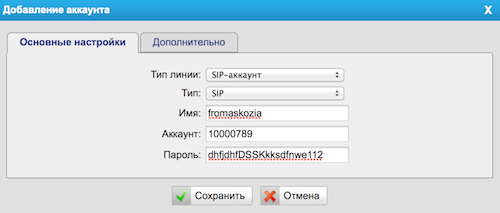

«Шлюз»-«VOIPЛинии» Необходимо добавить VOIP линию:


  • «Тип линии» - SIP аккаунт
  • «Имя» - произвольно имя, уникальное среди имен учетных записей на шлюзе.
  • «Аккаунт» - имя учетной записи. Под этим именем будет подключаться Askozia.
  • «Пароль» - пароль учетной записи.

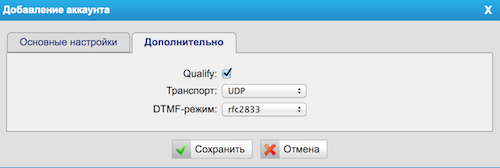

На вкладке «Дополнительно» следует указать «DTMF mode».

Группа GSM линий

Следует определить группу GSM линий «Шлюз» - «GSM группы»:
Определить набор линий в группе.
В текущем примере все 8 линий объеденены в одну группу.
Стратегия обзвона задана как «Баланс» - исходящие вызовы будут распределяться равномерно.


Маршруты вызовов

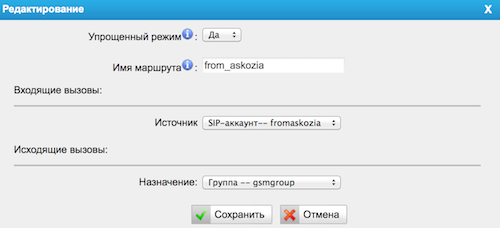

Далее необходимо задать маршруты вызовов: Для исходящих «Шлюз» - «SIP в GSM». Создать новый маршрут.

  • "Источник" - SIP аккаунт
  • "Назначение" - группа GSM линий.
Тем самым, мы настроим исходящие вызовы через шлюз.
Все звонки от VoIP линии будут направлены на группу GSM линий. Звонок пойдет через одну из них.

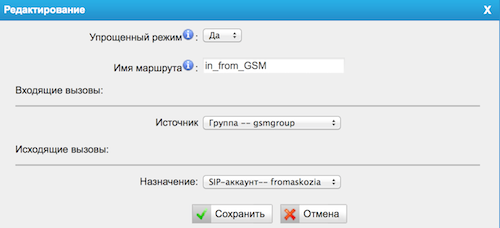

Для входящих вызовов: «Шлюз» - «GSM в SIP». Создать новый маршрут.
  • "Источник" - группа GSM линий
  • "Назначение" - SIP аккаунт.
Все входящие вызовы поступят на подключенную SIP VoIP линию.


Подключение Askozia

Откройте web-интерфейс станции.
«Учетные записи» - «Провайдеры» - создать новую учетную запись VoIP/SIP

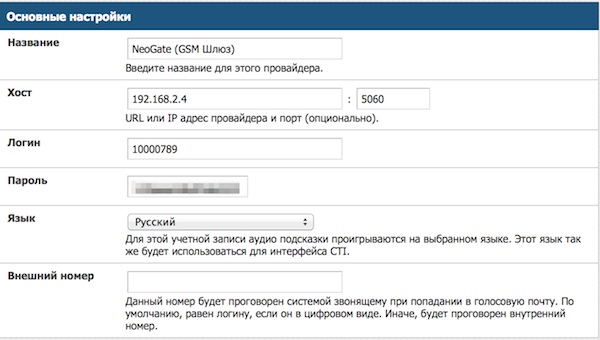

В секции «Основные настройки» задать параметры подключения.
Askozia основные настройки

В сеции «Дополнительно» указать dtmf mode.
Askozia DTMF mode

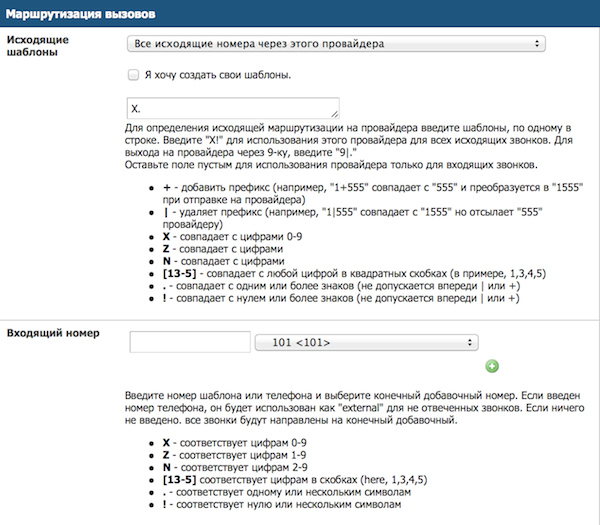

В секции «Маршрутизация вызовов» задать входящие / исходящие маршруты.
Askozia маршруты вызовов


После сохранения учетной записи, она должна зарегистрироваться на шлюзе.
Теперь можно совершать входящие / исходящие вызовы через GSM.
